VGA to SCART
Il circuito qui descrito serve a poter collegare l'uscita VGA del vostro PC ad un normale TV color dotato di presa SCART.

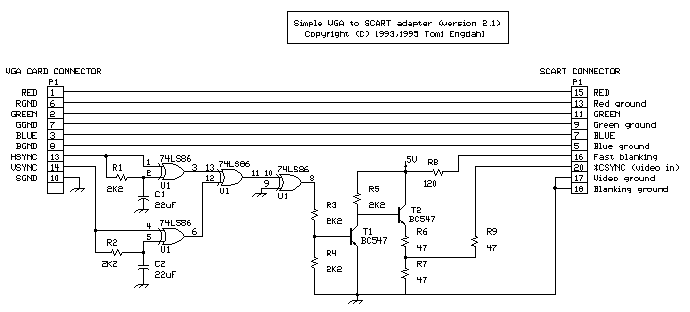

Per la costruzione del circuito servono una presa SubD CANON 15 poli, una presa SCART ed una manciata di Componenti (come schematizzato nel circuito A).
Come porta OR si potra' utilizzare un CD4071 o qualsiasi equivalente CMOS.
Per chi ha poca familiarita' con le porte logiche potra' utilizzare al posto della porta OR il circuito B composto da due transistor e qualche resistenza, facendo attenzione pero' al fatto che questo circuito necessita di un'alimentazione di 5 Volt.
A questo proposito puo' essere utile il cicuito C che riduce una tensione di 5 Volt ad una di 3 Volt.
La tensioen di alimentazione potra' essere prelevata sia da un alimentatore esterno sia da una presa del computer (seriale, parallela o game).
Nel circuito e' inoltre previsto l'attacco per una eventuale scheda sonora (S.Blaster, Adlib o simili) che puo' anche essere omessa senza pregiudicare il funzionamento del circuito.

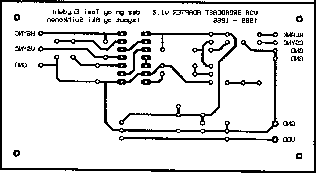

Una volta costruito il circuito si effettua il collegamento (a computer spento!!) e si lancia il programma SCART.EXE /A che serve ad adattare le frequenze di funzionamento di una VGA a quelle di un televisore.
Le istruzioni per l'utilizzo del programma si possono avere usando l'opzione /?.
Il circuito in questione e' stato provato con una Cirrus VGA, una OAK ed una TRIDENT ed ha funzionato perfettamente. Quindi penso che funzioni con tutte le schede Vga e buona parte delle SVGA.
Vorrei specificare che il progetto non e' mio ma e' stato trovato in Fidonet ed è messo a disposizione senza garanzia.
