Actividades de Pre-Laboratorio
En esta práctica, se establecen actividades de pre-laboratorio que el alumno tendrá que llevar realizadas para su supervisión por parte del profesor:
Descripción exacta del funcionamiento del Oscilador. Es necesario describir las formas de onda con su formulación matemática completa a partir de plantear las ecuaciones en cada nodo.
El alumno deberá llevar impresos y en hojas de papel la documentación resultante de estos dos apartados para su consulta en caso de necesidad o para comprobar el trabajo realizado.
Esquema Eléctrico: Oscilador con Amplificador Operacional

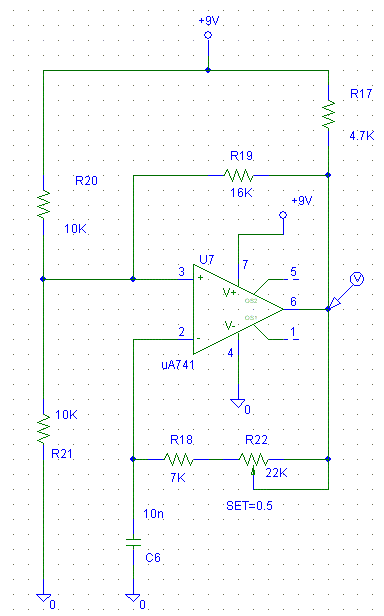

El circuito que se presenta ha sido discutido ampliamente en clase por lo cual no estimo necesario indicar el funcionamiento de éste.| Esquema del Circuito | |
|
|
En este esquema se presentan los valores de los elementos de circuito que son necesarios para realizar la Práctica. Se utilizará la misma configuración de alimentación basada en una pila de 9 V de la práctica anterior. |
En esta asignatura vamos a utilizar una tecnología más moderna y cercana a la realidad empresarial que las placas PROTOBOARD que hemos utilizado durante el primer cuatrimestre. Las pistas necesarias a realizar se crearan mediante unos cordones de estaño al unir isletas consecutivas. Es importante recordar al alumno que no se debe dar mucho calor a las isletas con el soldador ya que éstas pueden despegarse de la placa y perderse, apareciendo una marca negra de color "churrascado" que indica poca destreza en el uso de la herramienta, similar a una gran cicatriz realizada por un cirujano con poca experiencia de bisturí.
Diferentes tipos Fabricantes: Covenco, MetroTecnia, Repro, Estanflux
Se recomienda utilizar placa de fibra de vidrio con isletas de la máxima área
Con ayuda de esta Hoja de Excel podremos calcular el coste completo del Material/Mano de obra del montaje del Dado Electrónico. Debes utilizar el precio del material que has encontrado en el suministrador. Estas hojas que te facilito, son herramientas, no las utilices para crear tu Presupuesto de Ejecución Material porque le faltan apartados.
| Listado de Material del Dado Electrónico [Orientativo] | |
| Calculo Costes [Orientativo] |
Los precios de la Mano de Obra salen de las Referencias del Convenio Colectivo del Metal [Año 2003][.pdf] vigente en el 2005-6 en la provincia de Granada, publicado en el Boletín Oficial de la Provincia. Por lo tanto será necesario encontrar la versión del 2005-2006. [Se recomienda hacer la búsqueda individualmente]
Debes introducir mejoras en la Edición del Listado de Material utilizando las opciones de EXCEL.
¡ OJO ! No olvidéis los impuestos que hay que pagar por realizar la actividad, el I.V.A. y recordar que en vuestra actividad el utilizado es el 16 % y no se puede poner IVA Incluido en vuestra factura.
Fotos de los Alumnos en Prácticas
|
|
Fotos Curso 05-06 Pendientes de Obtener
|
Se deberá entregar la documentación técnica de manera individual, suponiendo que la empresa donde trabajamos va a realizar 2.000.000 de unidades de este Oscilador, por lo tanto, las decisiones en cuanto al formato de papel, uso de color, lenguaje utilizado, deberán seguir criterios de Ingeniería. El documento se subirá al CEPrácticas hasta el límite de la fecha establecida-
Diseño gráfico vectorial del cara de pistas y componentes del prototipo realizado [No se permite la utilización de puentes]
Medida de la frecuencia del oscilador para 10 valores diferentes del potenciómetro R22.
Alimentar el circuito mediante la fuente de alimentación del laboratorio y medir la frecuencia del oscilador para valores de tensión que varíen entre Vcc= 8-10 V (tomar al menos 10 puntos)
Caracterizar perfectamente la forma de onda obtenida mediante su representación en el osciloscopio para R22 a mitad de su valor y Vcc = 9V exactos.
Cálculo del Coste de implementación con precios de mercado.
- Opcional: Fotografía del Diseño.
Pendiente de publicación.
