Diseño Taza
En esta actividad el objetivo era realizar un diseño de una taza utilizanco Inkscape.
Los requisitos para esta actividad era incluir uno de los logos proporcionados de el Colegio de Ingenireos de Telecomunicaciones y que su diseño estuviera relacionado con la ingenieria.
Soldadura
A lo largo del curso hemos realizado varias actividades relacionadas con la soldadura:
Soldadura componentes SMD
Con este ejercicio aprendimos las tecnicas para soldar componentes SMD de diferentes packages.
Soldadura componentes TMD
Este tipo de soldadura lo practicamos en la siguiente placa.
Pasta de Soldadura
En esta tarea seguimos los diferentes pasos para realizar este tipo de soldaura
- Limpieza de los elementos a utilizar
- Preparación de la placa
- Reparto de pasta
- Colocación de los componentes
- Calentar en horno para completar la soldadura
Al finalizar esta actividad obtuvimos unas tiras LEDs rojas las cuales unimos soldando cables con estaño y funcionan correctamente con una alimentación entre 2 y 12 V.
A medida que aumentamos el voltaje aumenta la intesidad de la luz de los LEDs.
Fuente de alimentación
Durante las clases en el laboratorio hemos trabajo con fuentes de alimentación de ordenadores de distintas formas.
Comprobamos si las fuentes de alimentación funcionaban para posteriormente usarlas para trabajar con diferentes circuitos

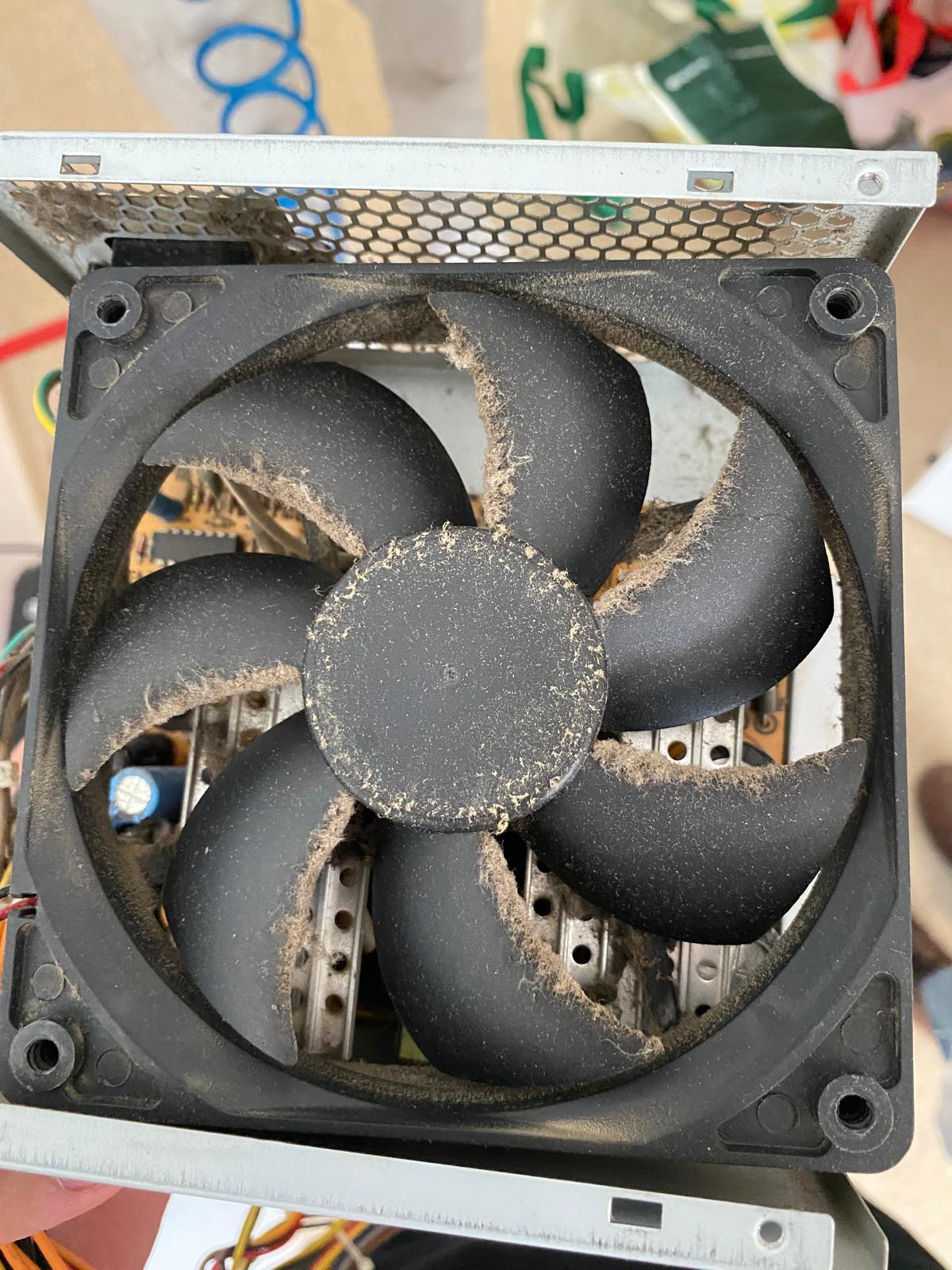

El primer paso era limpiar las fuentes con aire comprimido
Las fuentes que no funcionaban se desguazaron, desoldando componentes y comprobando cuales seguian funcionando y cuales no.
SolidWorks
Hemos visto un uso general de SolidWorks y hemos realizado algunas actividades con este programa
Icosaedro
En esta actividad cada alumno tenia que realizar una pieza del vertice de un prisma. Habia que diseñar la pieza para posteriormente realizar una impresión 3D de los vertices y completar la actividad con un ensamblaje con palillos de madera para posteriormente colgarlas en el pasillo de la tercera planta de la ETSIIT
Descargar PDF 3D para verlo con Adobe Acrobat (Vertice)
Descargar PDF 3D para verlo con Adobe Acrobat (Ensamblaje)
Ensamblaje de Tornillos
En esta tarea se tuvo que crear una base para tornillos teniendo en cuenta parametros como la tolerancia de los mismos y realizar su posterior ensamblaje.
Descargar PDF 3D para verlo con Adobe Acrobat
Ingenieria Inversa
Esta tarea consite en desmontar un dispositivo electrónico para ver como se reparten las diferentes partes del mismo para obtener un producto real y funcional.
Tareas Escritas
Cama de impresión 3D
FPGA Alhambra
Resolución de algunas preguntas sobre un proyecto en Altium Designer sobre un FPGA Alhambra II
PROYECTO INTEGRADO
Esta es la actividad más compleja de la asignatura. Consiste en la realización de esquematicos, pcb y package de un producto.
Geiger Counter
Este proyecto consiste en un Contador Geiger-Muller. A continuación se expondran los esquematicos y una propuesta de rutado pcb y de reparto de componentes. (No es aun la versión final, pcb incompleta y package)
