En la siguiente página web se detallarán todas las tareas que se han realizado en la asignatura Tecnología de Circuitos Impresos
de la Universidad de Granada.
Se realizó el diseño de una jarra con temática electrónica para sublimación utilizando el software INKSCAPE.

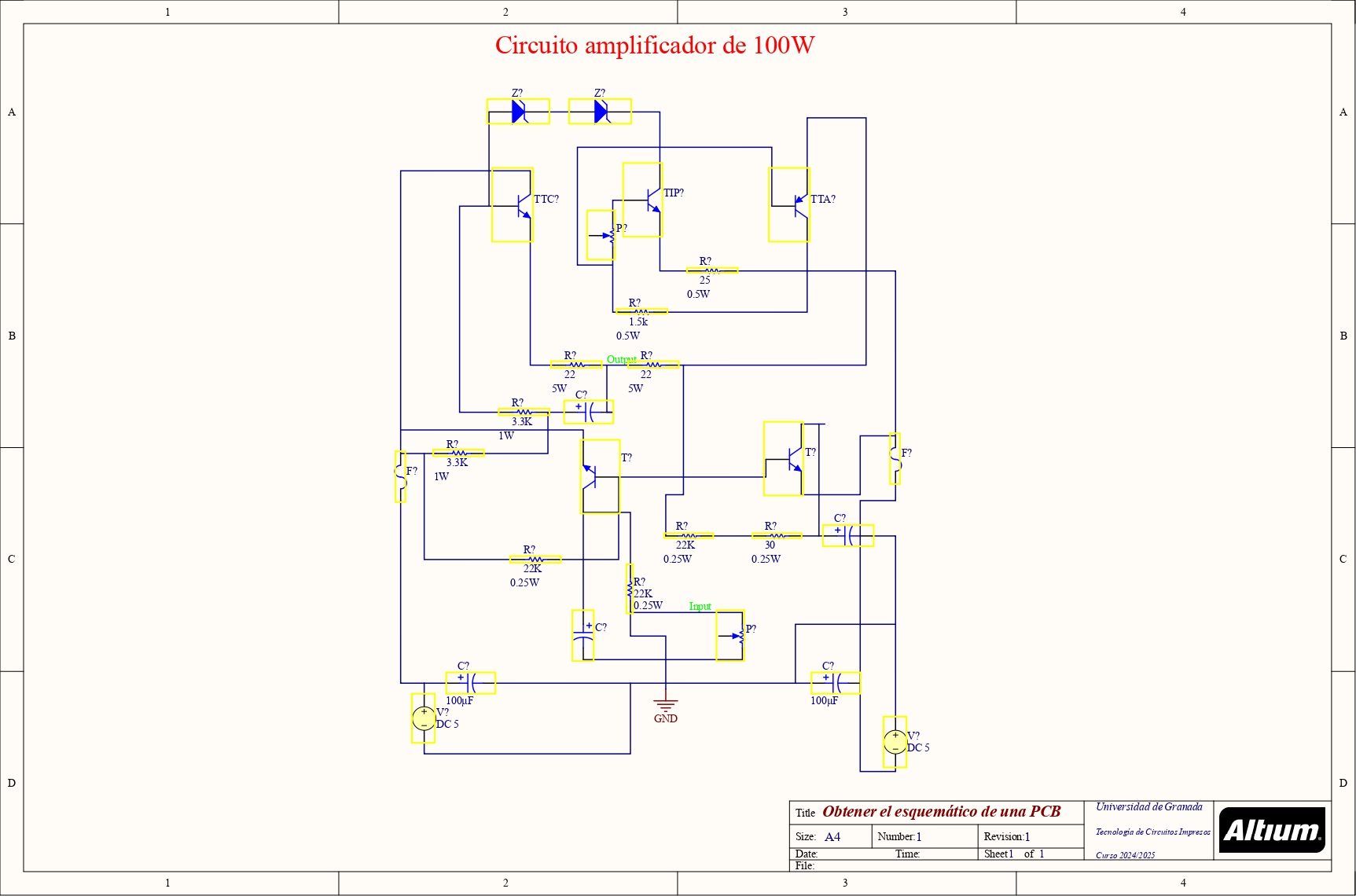

Durante la asigantura se han propuesto una serie de ejercicios a resolver sobre contenidos teóricos y análisis cuantitativo y
cualitativo de circuitos. Se insertarán los archivos jupyter que se han realizado durante el curso.
Cálculos de la tensión flotante que aparece en conexiones de masa
Trabajo en el laboratorio
En este apartado se van a insertar algunas imágenes de actividades que se han realizado en el laboratorio.
Test fuente de alimentación

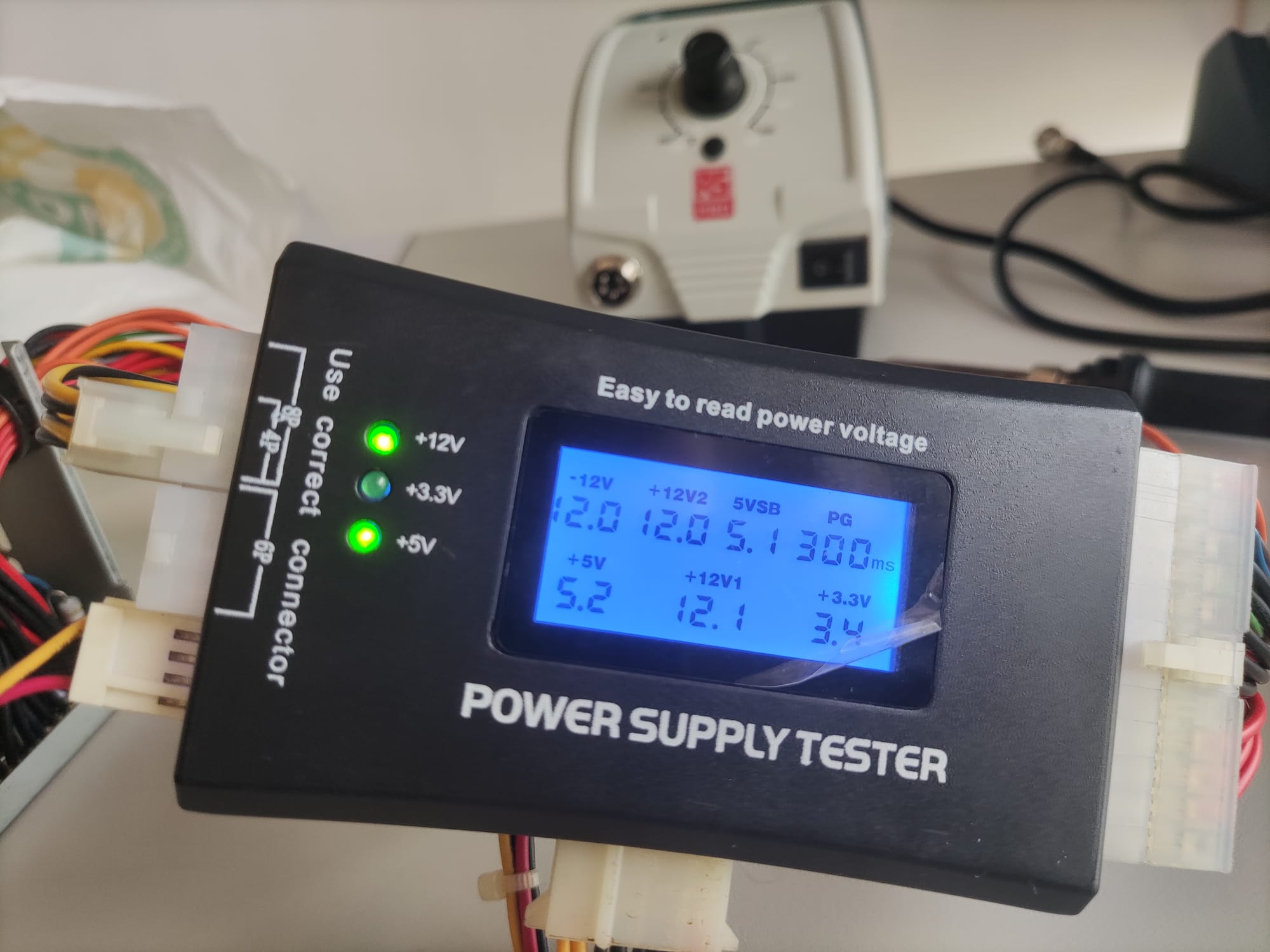

Se le realizó a la fuente de alimentación un Test Hard con un Power Supply Tester que tenemos en el laboratorio
para hacer una medición precisa.

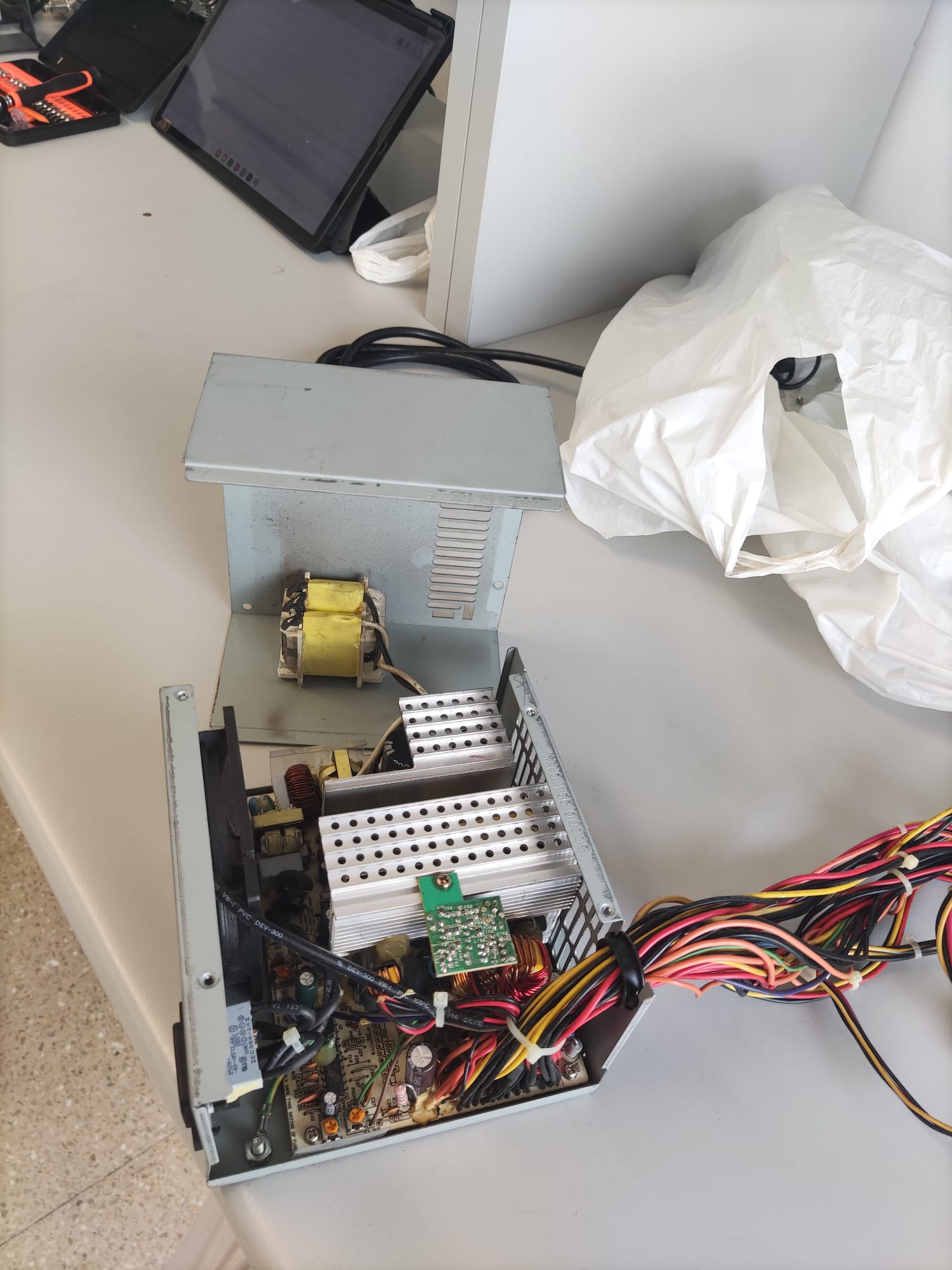

Tras comprobar el correcto funcionamiento de la fuente, podemos convertir nuestra fuente de alimentación en una fuente de laboratorio.
Fabricación de tiras LED indicador de freno de un automóvil
Se fabricaron, con métodos caseros, unas tiras LED de un indicador luminoso de freno trasero de un Seat Ibiza 2007.

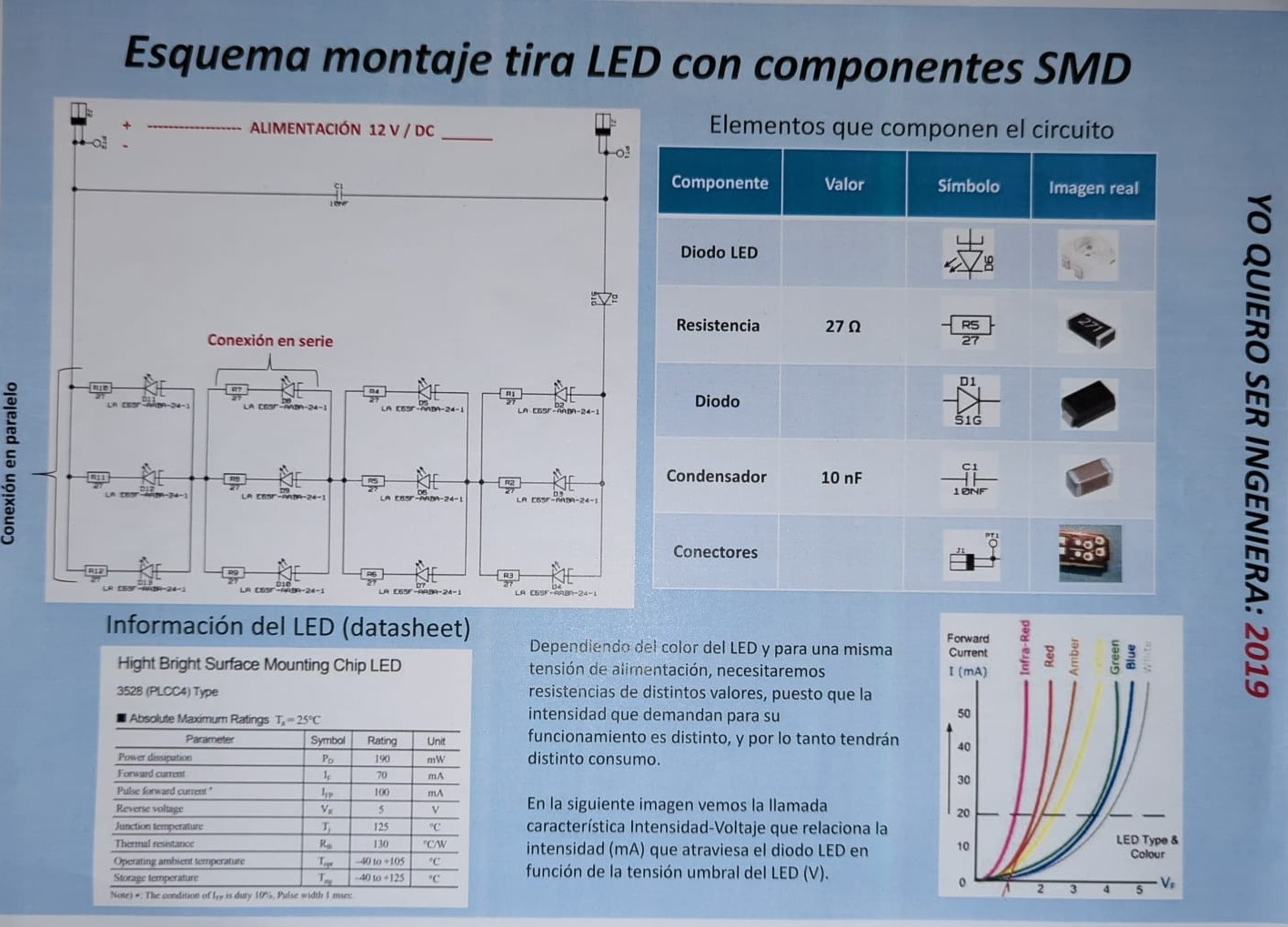

Este es el esquemático que se va a seguir para cada tira LED.

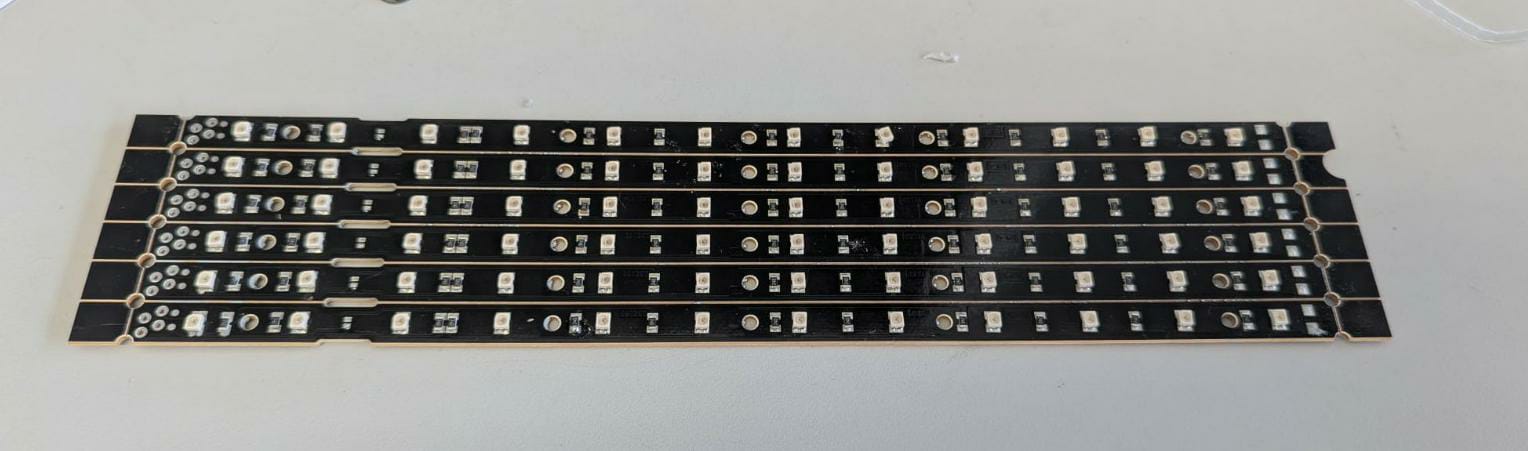

Así quedó la placa definitiva tras aplicar el stencil y calentar la soldadura con un horno.
SOLIDWORKS
Durante el transcurso de la asignatura hemos utilizado el software CAD SOLIDWORKS para el modelado 3D de piezas y ensamblajes mecánicos.

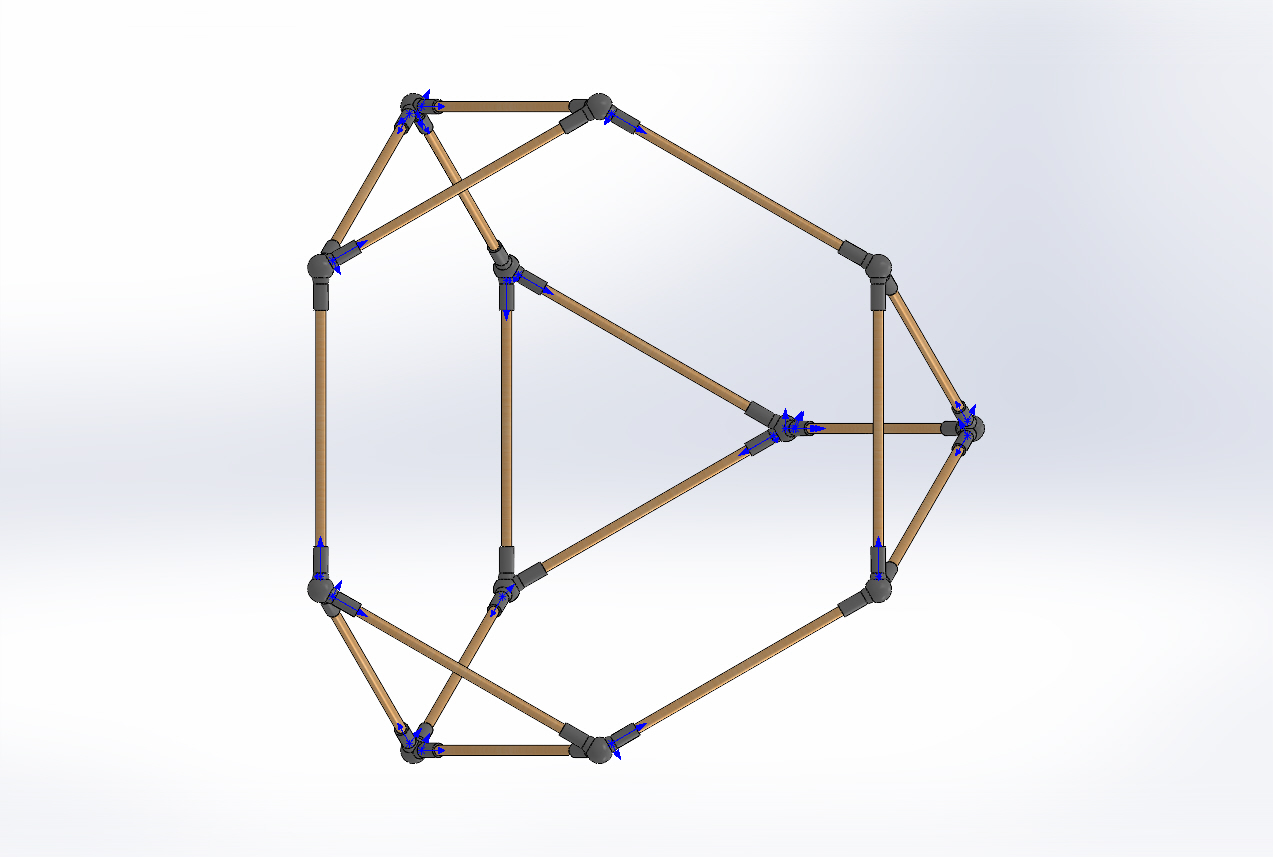

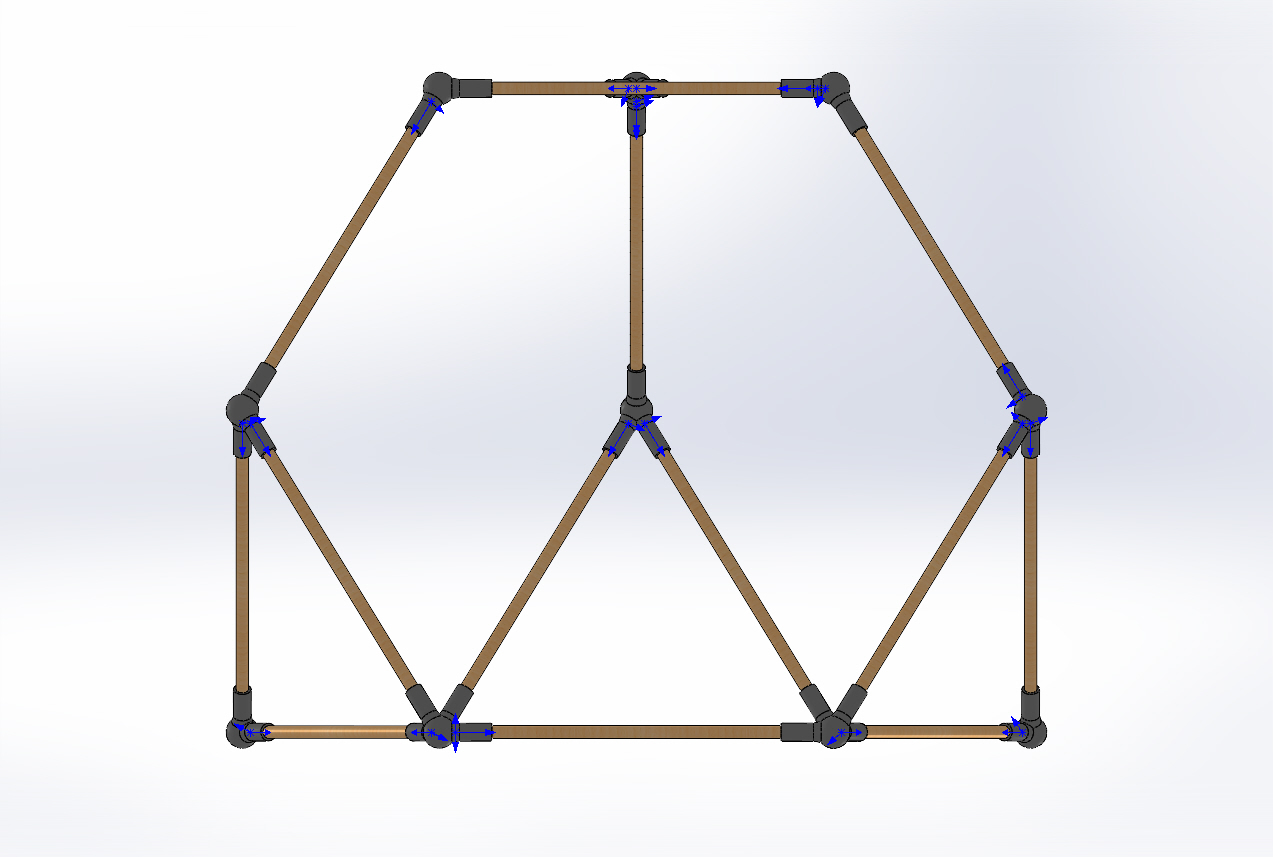

Tetraedro truncado
Tornillo y placa de anclaje
Tu navegador no soporta la etiqueta de video.
Proyecto Integrado
La mayor parte del trabajo de la asignatura se ha dedicado a la realización de este proyecto integrado.
Se trata de una placa destinada a la práctica de soldadura con componentes SMD. En ella, tenemos una
parte central con un circuito que controla el encendido de LEDS de forma rotatoria, para hacer visual y entretenida
la comprobación de nuestra soldadura. Mientras que en los laterales, tenemos componentes sin conexión para prácticar
la soldadura con dispositivos de diferentes dimensiones.
A continuación, se detallarán el diagrama de bloques y los esquemáticos utilizados, especificando su finalidad en el circuito.
En los propios esquemáticos se hace un análisis del precio del producto y un analisis cuantitativo de los circuitos.
Tras entender la finalidad del circuito, vamos a ver el resultado final de la PCB:
A continuación, podemos ver un video 3D del aspecto final de nuestra PCB.
Tu navegador no soporta la etiqueta de video.
Descargar el archivo 3D en PDF
(Se debe abrir con Adobe Acrobat para poder verlo en 3D) Se puede comprobar que se cumplen las reglas de diseño de nuestro fabricante JLCPCB
Una vez completado el diseño de la PCB, pasamos a diseñar su carcasa mecánica con SolidWorks.
Ya que tenemos una PCB destinada a la práctica de soldadura, debemos de hacerla manejable para el cliente. Teniendo esto
en consideración, se ha decidido colocarle una carcasa similar a la de los smartphones actuales. De esta forma,
además, mantenemos visible la bottom layer, que puede resultar interesante para principiantes en componentes SMD, ya que contiene
diferentes encapsulados y reglas orientativas.
Material escogido
bottom overlay sea visible.

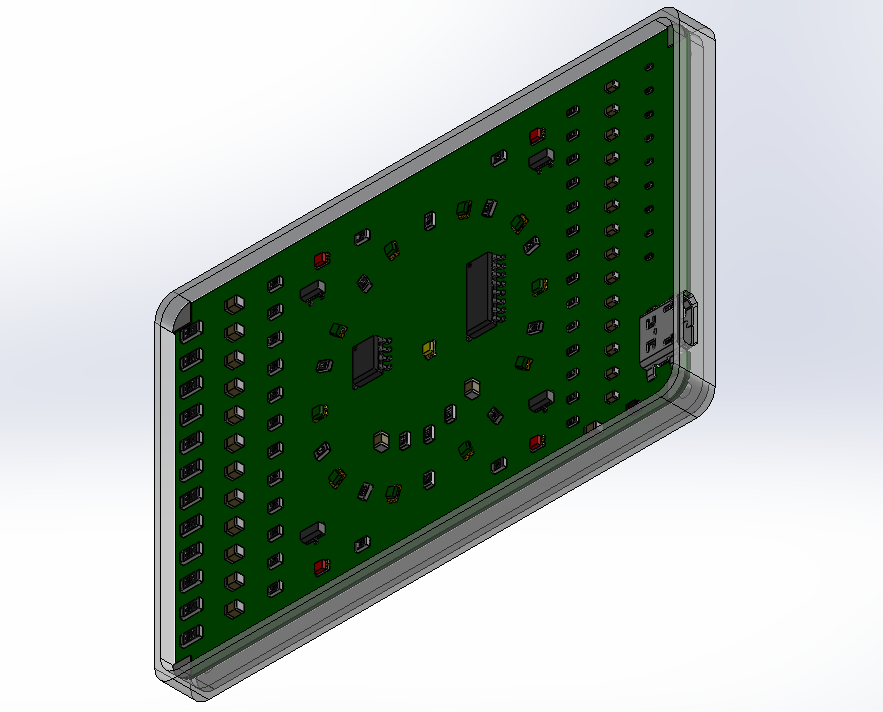

Como podemos observar, se ha necesitado diseñar una superficie que eleve la PCB para que el USB no colisione con la carcasa.

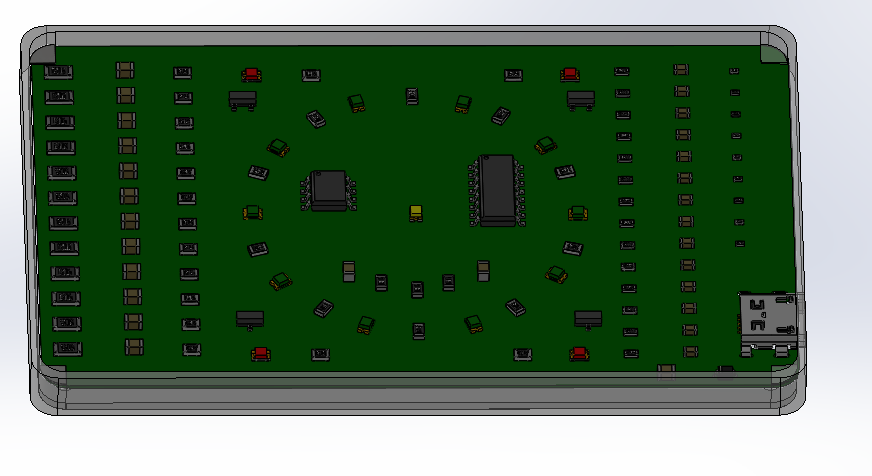

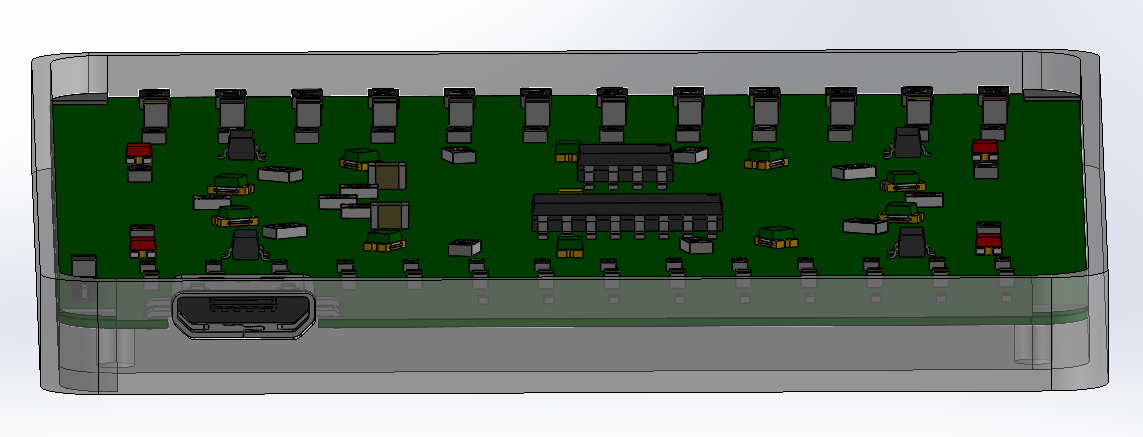

Para el anclaje mecánico se han diseñado unas pestañas en cada una de las esquinas, de forma que no sean molestas para la
soldadura de los componentes. Aquí podemos ver el aspecto final:
Podemos jugar con el modelo 3D:
